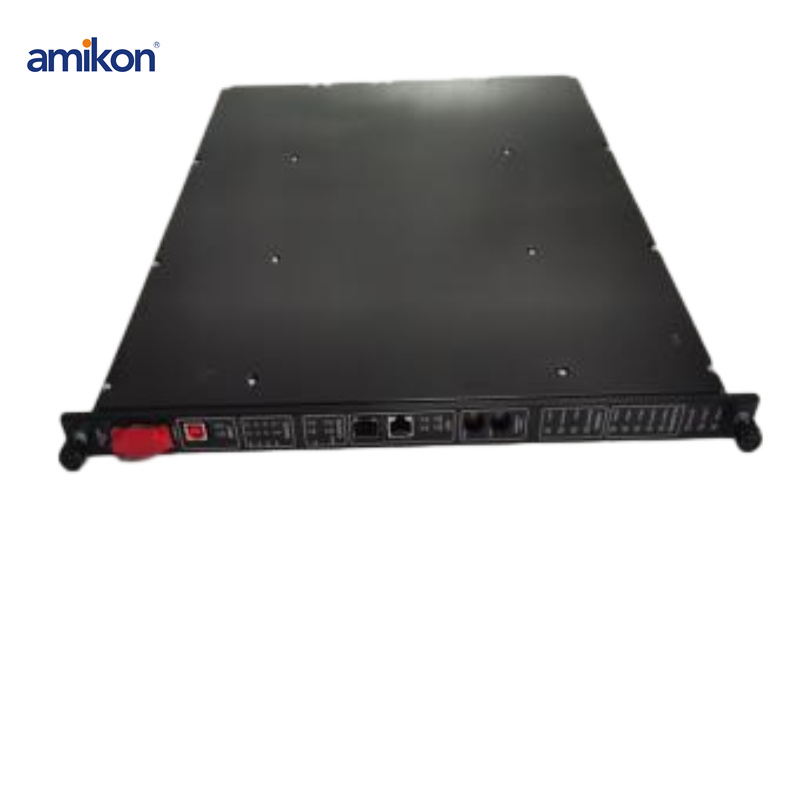

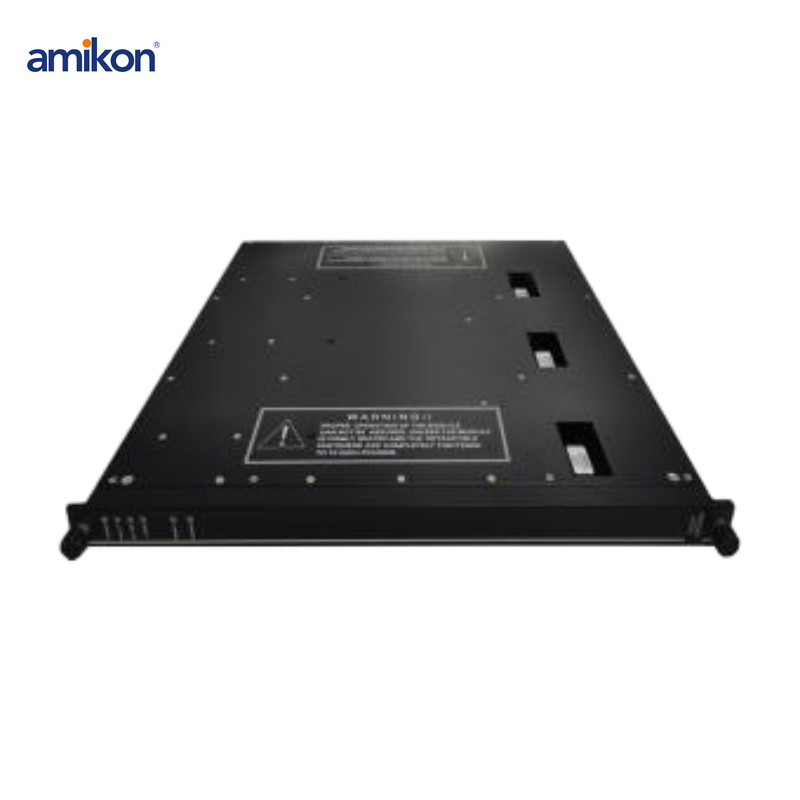

Módulo de entrada digital Triconex 3564

Módulo de entrada digital Triconex 3564

Descrição do produto

Módulos de entrada digital de 64 pontos

Cada módulo de Entrada Digital (DI) de 64 pontos possui três canais isolados que processam independentemente todos os dados de entrada do módulo. Um microprocessador em cada canal examina cada ponto de entrada, compila os dados e os transmite aos Processadores Principais sob demanda. Em seguida, os dados de entrada são votados nos Processadores Principais imediatamente antes do processamento para garantir a máxima integridade. Todos os Módulos de Entrada Digital mantêm diagnósticos completos e contínuos para cada canal. Uma falha em qualquer canal ativa o indicador de Falha, que por sua vez ativa o alarme do chassi. Um módulo TMR tem garantia de funcionamento adequado na presença de uma única falha e pode funcionar corretamente com certos tipos de falhas múltiplas. Todos os Módulos de Entrada Digital suportam módulos hot-spare e requerem um painel de terminação externa (ETP) separado com uma interface de cabo para o backplane Tricon. Cada módulo possui um encaixe mecânico para evitar instalação incorreta em um chassi.

Características Especificação

Código de cores: Vermelho escuro

Número de pontos de entrada: 64

Faixa de entrada recomendada: 15–30 VCC

Tensão máxima 36 VCC

Nível de comutação: Desligado para Ligado, 12 VCC típico, 15 VCC no pior caso.

Nível de comutação: Ligado para Desligado, 8 VCC típico, 6 VCC no pior caso.

Histerese típica de 4 VCC

Corrente nominal de ativação: 2 mA a 3 mA

Impedância de entrada > 3,0 kΩ nominal

Atraso de entrada: Desligado para Ligado < 2 ms

Atraso de entrada: Ligado para Desligado < 2 ms

Isolamento pontual, isolamento óptico de 1500 VCC mínimo

Indicador de status: Estado Ligado ou Desligado (1 por ponto)

Indicador de status: Status do módulo: Aprovado, Falha, Ativo Poder

Potência lógica < 10 watts

Potência nominal de campo: 0,2 watts no ponto de ativação, 0,5 watts na tensão máxima de campo.

Corrente de fuga para o chassi a 60 Hz: Não aplicável

Taxas de alternância de entrada1: Máximo a cada 100 ms

Taxas de alternância de entrada1: Mínima, Estado Ligado Não obrigatório

Taxas de alternância de entrada1: Mínima, Estado desligado. Não obrigatório.

Em caso de falha no ponto de desligamento 2: Duração < 2 ms no máximo

Em caso de falha no ponto 2 (desligado): Tensão < VIN

Em caso de falha no ponto 2: Ciclo de trabalho de 50%, típico.

Impedância < 10 Ω
