PLACA DE TERMINAIS GE IS200STAIH2A

PLACA DE TERMINAIS GE IS200STAIH2A

Características

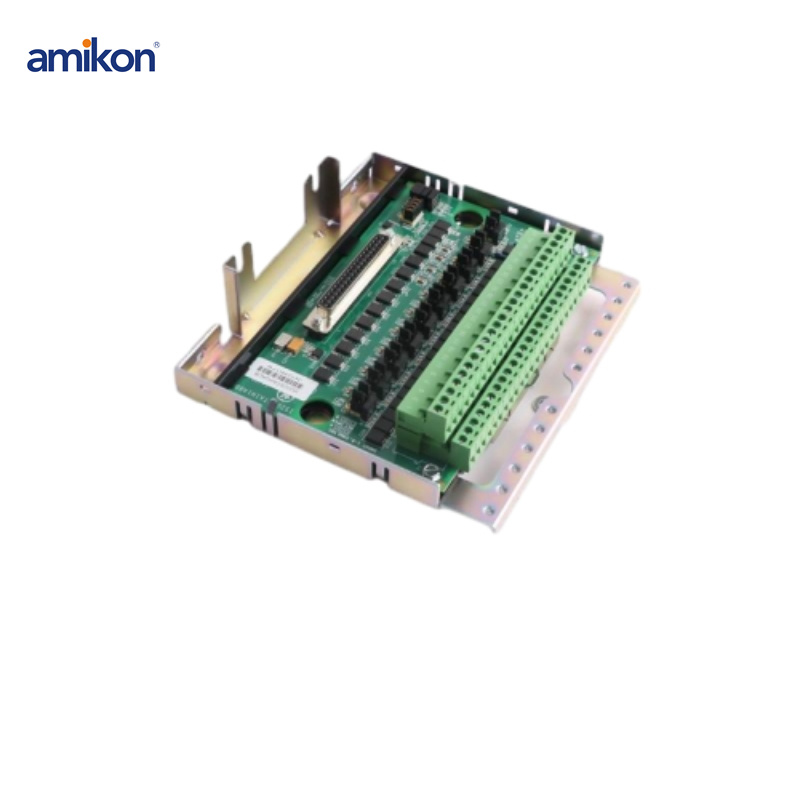

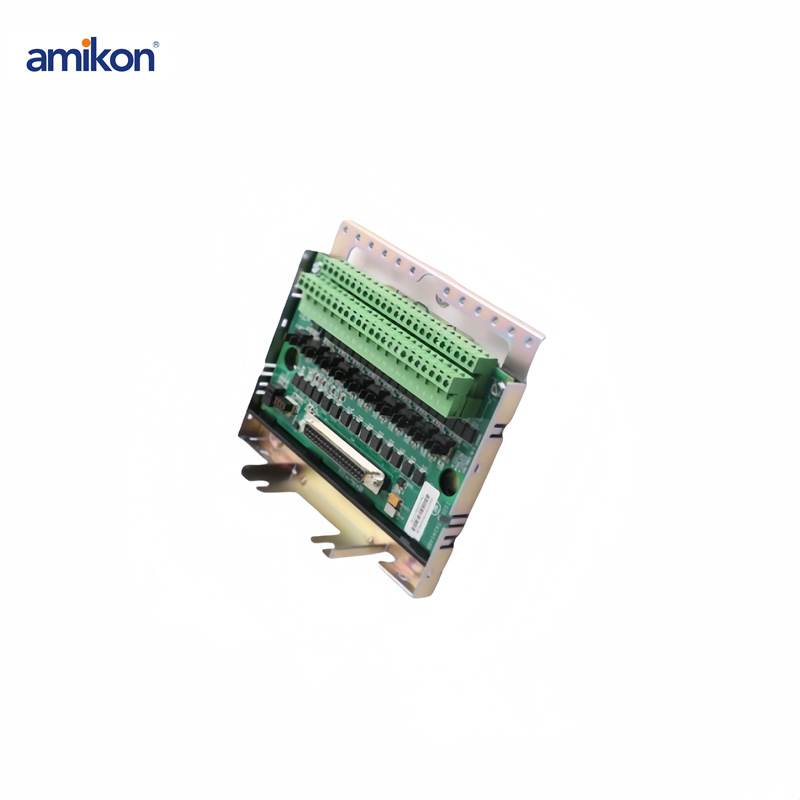

A IS200STAIH2A é uma placa de terminais de entrada analógica simplex fabricada e projetada pela General Electric como parte da família Mark VIe, utilizada em sistemas de controle distribuído. A placa de terminais de entrada analógica simplex (STAI) é uma pequena placa de terminais analógica acoplada ao encapsulamento, que suporta 10 entradas analógicas e 2 saídas analógicas. É possível conectar cabos de dois, três ou quatro fios, ou um transmissor com fonte de alimentação externa, às 10 entradas analógicas. Dois jumpers de 0-20 mA permitem a configuração das saídas analógicas disponíveis, sendo que uma delas suporta correntes de 0-200 mA. A placa está disponível apenas com impressão em um lado. O bloco de terminais adota o padrão europeu de alta densidade. A placa é identificada no encapsulamento pelo sistema de diagnóstico através do chip de identificação integrado.

Instalação de manchas

O suporte de placa metálica montado no trilho DIN transporta o STAI juntamente com o isolador de plástico. Os conjuntos STAI + isoladores podem, opcionalmente, ser montados em uma placa metálica antes de serem fixados diretamente no gabinete. Existem dois tipos diferentes de terminais europeus à escolha:

Existe um bloco de terminais instalado permanentemente em stai1 com 48 terminais.
A cabeça em ângulo reto do STAI 2 aceita uma variedade de blocos de terminais plugáveis de fácil acesso, com um total de 48 terminais.
Geralmente utiliza-se cabo de par trançado blindado (#18 AWG). Há um terminal de blindagem para cabo de E/S disponível próximo ao bloco de terminais.
Os seguintes tipos de entrada e saída analógica podem ser aceitos:

Transmissor de dois fios com entrada analógica.
Transmissor de três fios com entrada analógica.
Transmissor de quatro fios com entrada analógica.
Transmissor com alimentação externa e entrada analógica.
Entrada analógica, 5 e 10 volts CC.
Saída analógica de corrente de 0 a 20 mA.
Saída analógica, corrente de 0 a 200 mA.
