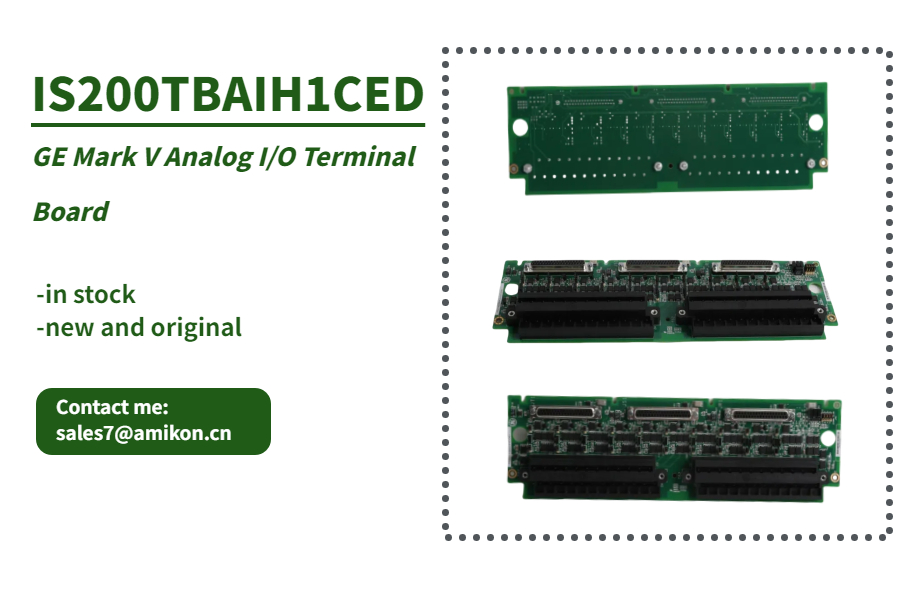

IS200TBAIH1CED - Placa terminal de E/S analógica

Compreendendo a IS200TBAIH1CED Placa Terminal de E/S Analógica
O IS200TBAIH1CED é uma placa terminal de E/S analógica desenvolvida pela General Electric (GE) e é um componente vital do sistema de controle Mark VIe. Projetado para lidar com sinais analógicos de forma eficiente, ele suporta funcionalidade versátil e desempenho robusto, tornando-o uma parte essencial dos modernos sistemas de controle industrial.

Principais recursos do IS200TBAIH1CED
Capacidades de saída analógica
A placa terminal IS200TBAIH1CED suporta dois canais de saída analógica, que podem ser configurados para emitir sinais de corrente de 0-20 mA ou 0-200 mA. Essa flexibilidade permite o controle preciso dos sinais de saída, garantindo que a placa terminal atenda aos diversos requisitos do sistema. Esses recursos permitem a integração eficiente com uma ampla variedade de sensores e dispositivos de medição.

Circuito de supressão de ruído
Para garantir a integridade e confiabilidade do sinal, a placa terminal é equipada com circuito de supressão de ruído para canais de entrada e saída. Esse recurso protege contra surtos e ruídos de alta frequência, garantindo qualidade e estabilidade do sinal mesmo em ambientes operacionais desafiadores.

Opções de conectividade
O IS200TBAIH1CED inclui três conectores DC-37 pinos, que facilitam a conexão com placas de entrada/saída analógica de tensão (VAICs). Para aplicações simplex, um único conector (JR1) é usado, enquanto todos os três conectores são empregados para aplicações Triple Modular Redundant (TMR). Essa configuração garante integração e comunicação perfeitas com VAICs, aumentando a confiabilidade do sistema.

Operação em aplicações TMR
A placa terminal IS200TBAIH1CED demonstra desempenho superior em configurações TMR:
Distribuição de sinal: Os sinais de entrada são distribuídos por três conectores dedicados aos controles R, S e T.
Medição de corrente: a placa combina a saída de corrente de três drivers e calcula a corrente total usando um shunt de medição.
Regulação precisa: Este sinal de corrente total é enviado aos VAICs para regulação precisa com base no ponto de ajuste comandado, garantindo sincronização precisa em arquiteturas de sistema redundantes.

Recursos de diagnóstico avançados
Monitoramento de queda de tensão
Para monitorar os níveis de corrente de saída, a placa terminal IS200TBAIH1CED usa um resistor em série para medir a queda de tensão no circuito. Quaisquer níveis de corrente anormais acionam alarmes de diagnóstico ou falhas através dos VAICs, garantindo feedback em tempo real e detecção de falhas.

Dispositivo de ID do conector
Cada conector de cabo possui um dispositivo de identificação que inclui informações críticas, como número de série da placa, tipo, número de revisão e localização do conector (JR, JS, JT). Se os VAICs detectarem quaisquer discrepâncias ou incompatibilidades, falhas de incompatibilidade de hardware serão acionadas, garantindo identificação e compatibilidade adequadas.

Mecanismos de detecção de falhas
Os mecanismos avançados de detecção de falhas da placa terminal fornecem diagnóstico em tempo real. Anormalidades na corrente de saída ou problemas de incompatibilidade de hardware resultam em alarmes de diagnóstico ou falhas, permitindo que os operadores identifiquem e resolvam problemas de forma eficiente.

Integração com Sistemas de Controle
Os dados de diagnóstico da placa terminal IS200TBAIH1CED são perfeitamente integrados ao sistema de controle mais amplo. Essa integração permite que os operadores monitorem o status da placa terminal e resolvam os problemas de forma proativa, aumentando a confiabilidade e eficiência geral do sistema.

Conclusão
A placa terminal de E/S analógica IS200TBAIH1CED da GE é um componente altamente versátil e confiável do sistema de controle Mark VIe. Com seus recursos avançados, como recursos flexíveis de saída analógica, circuitos de supressão de ruído e diagnósticos robustos, esta placa terminal garante integração perfeita, desempenho ideal e maior confiabilidade do sistema. Ao aproveitar esses recursos, os operadores podem obter controle preciso, minimizar o tempo de inatividade e agilizar os esforços de manutenção, tornando-os um ativo valioso em ambientes de controle industrial.
