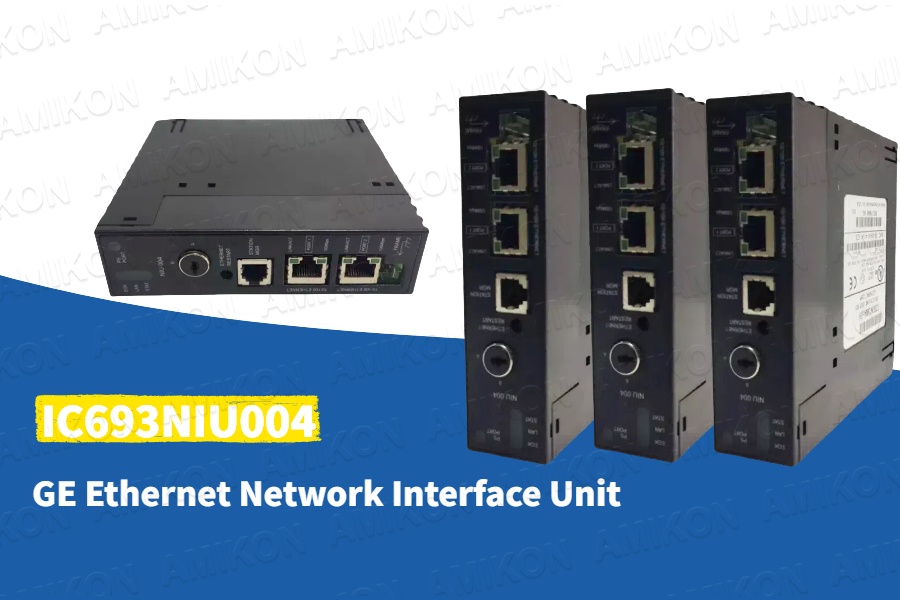

Módulo de interface Ethernet GE Série 90-30: IC693NIU004 Guia técnico-amikonpower.com

Módulo de interface Ethernet GE Série 90-30: IC693NIU004 Guia técnico

April 07,2025

Introdução aoIC693NIU004Módulo
OIC693NIU004atua como um componente crítico de comunicação em sistemas de automação industrial, projetado especificamente para os Controladores Lógicos Programáveis Série 90-30 da GE. Esta Unidade de Interface de Rede Ethernet (NIU) preenche a lacuna entre o hardware do CLP e os requisitos de rede modernos, permitindo a integração perfeita de sistemas de controle legados com arquiteturas contemporâneas baseadas em Ethernet.

IC693NIU004Especificações Técnicas Principais
Este robusto módulo de interface possui duas portas Ethernet de 10/100 Mbps com recursos de detecção e negociação automáticas, suportando configurações de rede simplex e tolerantes a falhas. As especificações técnicas da unidade incluem:
Capacidade de memória: 4096 bobinas internas, 256 bits de saída temporários e 9999 locais de memória de registro
Manipulação de E/S: Suporta até 2048 entradas/saídas discretas e 1268/512 palavras de entrada/saída analógicas
Flexibilidade de rede: funciona como um switch Ethernet integrado com suporte para topologias lineares, estrela e anel
Capacidade de expansão: Interfaces com até 8 placas de base (1 CPU + 7 unidades de expansão/remotas)

Recursos de comunicação de rede
OIC693NIU004implementa o protocolo Ethernet Global Data (EGD) para troca eficiente de dados entre sistemas distribuídos. Seus recursos avançados de comunicação incluem:
Arquitetura de porta dupla com endereçamento IP compartilhado
Suporte para Protocolo de Transporte Seguro em Tempo Real (SRTP)
Diagnóstico de rede integrado por meio de LEDs de status (EOK, LAN, STAT, PS PORT)
Funcionalidade de reinicialização de hardware por meio de botão de pressão dedicado
Compatibilidade com diversas topologias Ethernet industriais

Requisitos de configuração e programação

Configuração adequada doIC693NIU004requer:
Software CIMPLICITY Machine Edition Logic Developer (versão 4.0 SP3 ou posterior)
Firmware especial 4 ou mais recente
Configuração adequada dos parâmetros de rede, incluindo:
Atribuição de endereço IP
Configuração de sub-rede
Definições de troca de EGD
Implementação do protocolo de segurança
O design do módulo permite a reinicialização sem a necessidade de desligar e ligar completamente, reduzindo significativamente o tempo de inatividade potencial durante procedimentos de manutenção ou solução de problemas.

Aplicações Industriais e Melhores Práticas
Este módulo de interface Ethernet encontra aplicação em vários cenários industriais:
Sistemas de automação de fabricação que exigem controle distribuído
Indústrias de processo com requisitos de E/S remotas
Aplicações de monitoramento de infraestrutura
Sistemas de gestão de energia
Para um desempenho ideal, os instaladores devem:
Manter as temperaturas operacionais dentro da faixa de 0-60°C
Garantir cabeamento e terminação de rede adequados
Implementar atualizações regulares de firmware
Siga os procedimentos de manutenção recomendados pela GE

Conclusão: Solução de Rede Industrial Confiável

OIC693NIU004A Unidade de Interface de Rede Ethernet representa uma solução robusta para a modernização de sistemas PLC da Série 90-30. Sua combinação de rede de alta velocidade, capacidade substancial de E/S e opções flexíveis de configuração a torna uma excelente escolha para atualizações de automação industrial. O suporte do módulo a protocolos seguros e topologias tolerantes a falhas garante uma operação confiável em ambientes industriais exigentes, enquanto seus recursos de diagnóstico simplificam os processos de manutenção e solução de problemas. Para instalações que operam PLCs GE da Série 90-30, esta interface oferece um caminho econômico para sistemas de controle industrial habilitados para Ethernet.
