Um guia completo para o pacote de monitor de vibração GE IS220PVIBH1A-amikonpower.com

Um guia completo para o pacote de monitor de vibração GE IS220PVIBH1A

March 04,2025

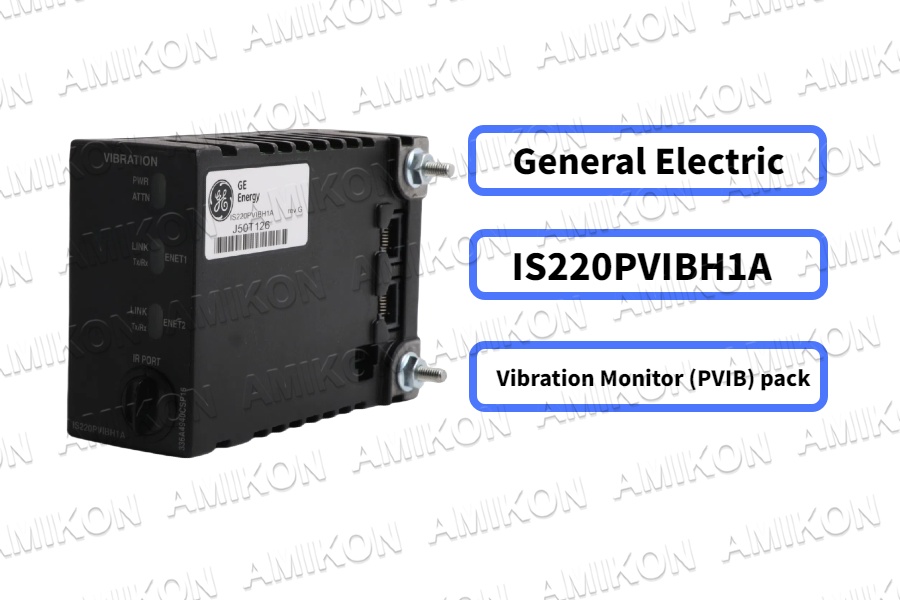

Introdução aoIS220PVIBH1APacote de monitor de vibração
O IS220PVIBH1A é um componente crítico do sistema de controle Mark VIe da GE, servindo como um pacote de monitoramento de vibração projetado para coletare processar dados de sensores de vibração e proximidade. Ao conectar-se à placa de terminais de vibração TVBA, este sistema facilita o monitoramento de alto nível de máquinas, essencial para indústrias que dependem de precisão e desempenho. Este guia detalha seus principais recursos, etapas de instalação e compatibilidade com outros sistemas.

Principais características doIS220PVIBH1APacote de monitor de vibração
O pacote do monitor de vibração IS220PVIBH1A inclui vários recursos avançados que o tornam indispensável para diversas aplicações industriais:
Entradas de Sensores: O sistema lê dados de vibração ou proximidade de diversos tipos de sensores, incluindo sensores de proximidade, acelerômetros integrados (canais 1 a 3), velomitores e sensores sísmicos. Essa ampla compatibilidade garante versatilidade no monitoramento de diferentes tipos de máquinas.
Conectividade Ethernet: O pacote inclui duas portas Ethernet RJ45, permitindo fácil integração à rede. Isso permite uma comunicação rápida e confiável entre o sistema e o restante da rede de controle.

Taxas de quadros ajustáveis: o IS220PVIBH1A suporta diversas taxas de quadros, incluindo 3,125 Hz, 6,25 Hz, 12,5 Hz, 25 Hz, 50 Hz e 100 Hz, tornando-o adaptável para aplicações de baixa e alta velocidade.

IS220PVIBH1ACompatibilidade e Integração
Um dos recursos de destaque do IS220PVIBH1A é sua compatibilidade com uma variedade de sistemas e configurações. Veja como ele se integra à sua configuração atual:
Redes Ethernet duplas: o pacote PVIB suporta redes Ethernet duplas para taxas de quadros inferiores a 100 Hz, aumentando a redundância e garantindo uma transmissão de dados confiável.
Conector de saída: O pacote utiliza um conector DC-37 pinos para conexão direta à placa de terminais correspondente. Isso garante uma saída de dados eficiente, mantendo a integridade do sistema.
Diagnóstico visual: LEDs indicadores na embalagem fornecem diagnósticos em tempo real, permitindo rápida solução de problemas e fácil manutenção do sistema.

Instalação doIS220PVIBH1APacote de monitor de vibração
A instalação correta do IS220PVIBH1A é crucial para um desempenho ideal. Siga estes passos para uma instalação tranquila:
Fixe a placa de terminais: Comece fixando a placa de terminais que você planeja usar no sistema. Certifique-se de que ela esteja posicionada corretamente para facilitar a conexão.
Conecte o pacote de E/S PVIB: Conecte o pacote de E/S PVIB diretamente aos conectores da placa de terminais. Essas conexões devem ser seguras para evitar perda de sinal.
Fixação mecânica: use os pinos rosqueados próximos às portas Ethernet para fixar mecanicamente o pacote, garantindo que ele permaneça estável durante a operação.
Conexão Ethernet: Dependendo da configuração do seu sistema, conecte um ou dois fios Ethernet. Se usar conexões duplas, certifique-se de que o ENET1 esteja conectado à rede vinculada ao controlador R.
Como alimentar o pacote: Conecte o conector na lateral do pacote à fonte de alimentação. Isso fornece a energia necessária para o funcionamento do sistema.
Configuração: Use o aplicativo ToolboxST para configurar o pacote de E/S de acordo com suas necessidades específicas.
Verifique a placa-filha da fonte de alimentação: Por fim, certifique-se de que a placa-filha da fonte de alimentação N28 no TVBA esteja posicionada corretamente em seu conector para garantir uma operação suave.

Solução de problemas e diagnósticos
Durante a instalação e operação doIS220PVIBH1ACom o pacote de monitoramento de vibração, é essencial estar ciente de possíveis cenários de solução de problemas. Felizmente, o sistema vem equipado com LEDs de diagnóstico visual. Essas luzes indicadoras fornecem informações valiosas sobre o desempenho do sistema, facilitando a detecção precoce de quaisquer problemas e a resolução imediata. Monitore esses LEDs regularmente para garantir que seu sistema permaneça em ótimas condições.

Conclusão

OIS220PVIBH1AO GE Vibration Monitor Pack é um componente avançado e altamente adaptável para monitorar sinais de vibração e proximidade em máquinas industriais. Com sua ampla gama de sensores compatíveis, conectividade Ethernet dupla e taxas de quadros ajustáveis, ele garante coleta de dados e desempenho confiáveis. Seguindo os procedimentos de instalação adequados e utilizando seus recursos de diagnóstico, você pode garantir uma integração perfeita com seus sistemas existentes, maximizando assim a longevidade e a eficiência de suas máquinas.
