9905-969 - Módulo de Entrada Analógica Linknet 6 Canais

November 15,2024

9905-969 - Módulo de Entrada Analógica Linknet 6 Canais

Especificação	Detalhes
Número da peça	9905-969
Fabricante	Woodward
Dimensões	14W x 11A x 4D
Tipo de exibição	2 linhas x 24 caracteres
Precisão	1% a 25°C
Entrada da fonte de alimentação	18 a 32 V (CC)
Rede para canal de E/S	277 V (ca)
Entrada da fonte de alimentação para rede	277 V (ca)
Entrada da fonte de alimentação para canal de E/S	500V
Padrões de umidade	20 e 55 °C a 95% por 48 horas
Tensão de entrada	+24 Vcc a 1 A
Teclado/Tela	30 Teclado multifuncional
Faixa de temperatura	â40 a +55 °C
Peso	9,11 libras
Disponibilidade	Em estoque
País de Origem	Estados Unidos

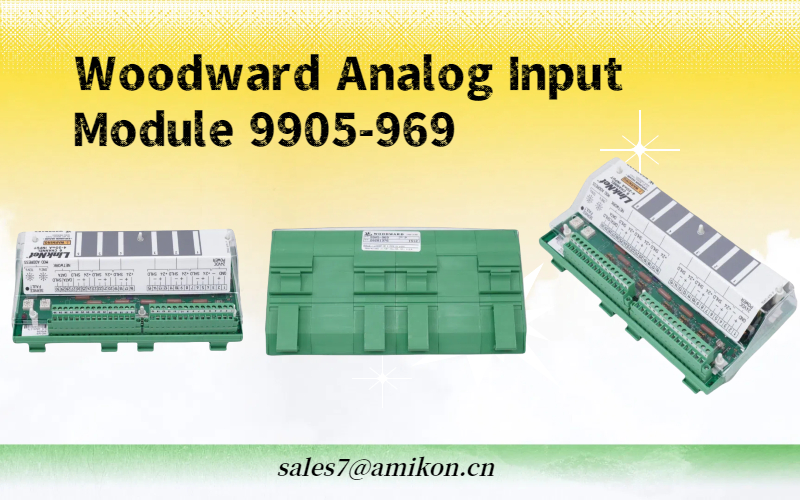

Introdução ao Módulo de Entrada Analógica Woodward 9905-969
O Woodward 9905-969 é um módulo de entrada analógica de 6 canais que desempenha um papel crucial em sistemas de controle distribuído. Projetado especificamente para o sistema de controle NetCon, este módulo ajuda os usuários a gerenciar recursos de E/S distribuída simples e de baixo custo. É ideal para aplicações que envolvem sinais analógicos como 4-20mA, tornando-o uma opção versátil para tarefas de monitoramento e controle.

O papel do LINKnet e sua arquitetura de rede
No centro do módulo Woodward 9905-969 está a rede de E/S distribuída LINKnet. Esta rede foi projetada para facilitar a comunicação fácil e confiável entre o controlador NetCon e os módulos de E/S. A estrutura de rede suporta até quatro troncos autônomos, sendo que cada tronco pode conectar até 60 módulos de E/S. Cada um desses módulos pode se comunicar com o controlador NetCon através de um único fio de par trançado, fornecendo uma solução eficiente e econômica para expandir sistemas de controle.

Uma das características de destaque desta arquitetura é a capacidade de conectar até 240 módulos de E/S, cada um equipado com múltiplos canais. Essa escalabilidade garante que a rede possa crescer conforme necessário, tornando-a uma opção altamente flexível para diversas aplicações industriais.

Configurando a rede: como configurar e usar o módulo 9905-969
A configuração do módulo 9905-969 é simples. Ele utiliza chaves rotativas no módulo LINKnet para configurar o endereço de rede, permitindo uma integração rápida e fácil ao sistema. Essas chaves são cruciais porque garantem que o módulo se comunique com o controlador NetCon no endereço correto, facilitando uma operação suave e sem erros.

O processo de configuração envolve garantir que o endereço de rede definido para o módulo no codificador MOE corresponda ao endereço definido pelas chaves rotativas. Essa compatibilidade garante que todos os nós da rede operem na mesma velocidade e possam se comunicar sem interrupções ou atrasos.

Recursos de hardware do 9905-969 Módulo de entrada analógica
O módulo Woodward 9905-969 apresenta uma configuração de hardware robusta projetada para confiabilidade e eficiência. Cada rede é alimentada por um único módulo controlador NetCon, que suporta uma variedade de módulos de E/S, incluindo termopares, RTD, módulos discretos e 4-20 mA. O próprio módulo de entrada analógica oferece seis canais, permitindo lidar com vários sinais ao mesmo tempo.

Além disso, outros tipos de módulos de E/S estão disponíveis na mesma rede, como módulos de saída de relé com oito canais e módulos de entrada discreta com 16 canais. Esta ampla gama de módulos aumenta a flexibilidade do sistema, tornando-o adequado para uma variedade de aplicações industriais.

Montagem e instalação: fácil configuração para ambientes industriais
O módulo 9905-969 foi projetado pensando na praticidade. Ele é alojado em um pacote de módulo de terminação de campo de plástico Phoenix, tornando-o adequado para montagem em trilho DIN. Este recurso permite fácil instalação em gabinetes de controle ou outras áreas próximas à turbina, desde que a instalação atenda aos padrões de temperatura e vibração exigidos.

Seu design compacto e durável garante que o módulo possa funcionar de forma eficiente mesmo em ambientes industriais desafiadores, tornando-o um componente confiável para uso a longo prazo em sistemas de controle distribuídos.

Conclusão
O módulo de entrada analógica Woodward 9905-969 é um componente essencial para sistemas de controle industrial que exigem recursos de E/S distribuída. Com sua fácil integração à rede LINKnet, configuração eficiente e opções flexíveis de hardware, ele fornece uma solução confiável e escalável para gerenciar sinais de entrada analógicos em vários ambientes industriais. Esteja você expandindo um sistema de controle existente ou configurando um novo, o módulo 9905-969 oferece uma solução poderosa e econômica que atende às demandas dos sistemas de automação modernos.
